Размер2″~32″ (DN50~800 mm)
Рабочее давлениеPN10/16, CL125/150
КонструкцияBS153, MSS SP-71
Торец к торцуBS5153, ASME B16.10, DIN F6
Материал корпусаКовкий чугун (GGG40, GGG50, GJS500)
Торцевой фланецEN1092-2, ASME B16.1/16.42, AD4087
ИспытанияEN12266

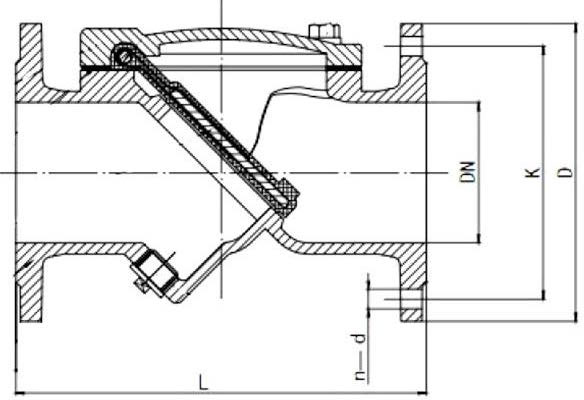

| DN | OUTLINE mm | END FLANGE PN10/16-CL125/150 mm | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BS5153 | ASEM B16.10 | DIN F6 | EN1092-2 | ASME B16.1/B16.42 | AS4087 | |||||||
| L | D | K | n-d | D | K | n-d | D | K | n-d | |||
| 50 | 203 | 203 | 200 | 165 | 125 | 4-Φ19 | 152 | 120.5 | 4-Φ19 | – | – | – |
| 65 | 216 | 216 | 240 | 185 | 145 | 4-Φ19 | 178 | 139.5 | 4-Φ19 | – | – | – |
| 80 | 241 | 241 | 260 | 200 | 160 | 8-Φ19 | 191 | 152.5 | 4-Φ19 | 185 | 146 | 4-Φ18 |
| 100 | 292 | 292 | 300 | 220 | 180 | 8-Φ19 | 229 | 190.5 | 8-Φ19 | 215 | 178 | 4-Φ18 |
| 125 | 330 | 330 | 350 | 250 | 210 | 8-Φ19 | 254 | 216 | 8-Φ22 | – | – | – |
| 150 | 356 | 356 | 400 | 285 | 240 | 8-Φ23 | 279 | 241.5 | 8-Φ22 | 280 | 235 | 8-Φ18 |
| 200 | 495 | 495 | 500 | 340 | 295 | 8-Φ23/12-Φ23 | 343 | 298.5 | 8-Φ22 | 335 | 292 | 8-Φ18 |
| 250 | 622 | 622 | 600 | 395/405 | 350/355 | 12-Φ23/12-Φ28 | 406 | 362 | 12-Φ25 | 405 | 356 | 8-Φ22 |
| 300 | 698 | 698 | 700 | 445/460 | 400/410 | 12-Φ23/12-Φ28 | 483 | 432 | 12-Φ25 | 455 | 406 | 12-Φ22 |
| 350 | 787 | 787 | 800 | 505/520 | 460/470 | 16-Φ23/16-Φ28 | 533 | 476 | 12-Φ28 | 525 | 470 | 12-Φ26 |
| 400 | 914 | 914 | 900 | 565/580 | 515/525 | 16-Φ28/16-Φ31 | 597 | 540 | 12-Φ28 | 580 | 521 | 12-Φ26 |
| 450 | 965 | – | 1000 | 615/640 | 565/585 | 20-Φ28/20-Φ31 | 635 | 578 | 16-Φ32 | 640 | 584 | 12-Φ26 |
| 500 | 1067 | – | 1100 | 670/715 | 620/650 | 20-Φ28/20-Φ34 | 699 | 635 | 16-Φ32 | 705 | 641 | 12-Φ26 |
| 600 | 1219 | – | 1300 | 780/840 | 725/770 | 20-Φ31/20-Φ37 | 813 | 749 | 20-Φ35 | 825 | 756 | 16-Φ30 |
| 700 | 1448 | – | – | 895/910 | 840 | 24-Φ31/24-Φ37 | – | – | – | 910 | 845 | 16-Φ30 |
| 800 | 1676 | – | – | 1015/1025 | 950 | 24-Φ34/24-Φ41 | – | – | – | 1060 | 984 | 20-Φ36 |
Данные только для справки, пожалуйста, проконсультируйтесь с sale@valtecchina.com для получения подробной информации.
