Размер1/2″~30″ (DN15~DN750 mm)
Рабочее давлениеPN10 / PN16, 150LB / 300LB, JIS 10K / JIS 20K
Тип соединенияТип фланца
Стандарт соединенияPN10 / PN16, 150LB / 300LB, JIS 10K
Материал корпусаЧугун (GG25, ASTM A126 B), Ковкий чугун (GGG50, GJS500), A105, WCB, SS304, SS316, SS2205
Материал дискаКовкий чугун, Чугун, A105, Углеродистая сталь, Нержавеющая сталь 304/316/2205
Материал седлаСталь CR13, Латунь, STL, Нержавеющая сталь 304/316

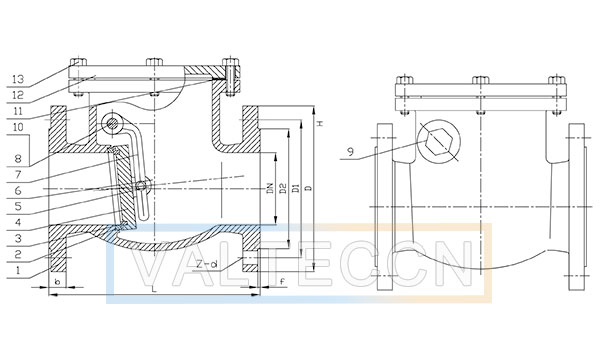

| PN16 | |||||||
|---|---|---|---|---|---|---|---|
| DN | D | D1 | D2 | L | b | f | Z-d |
| Φ50 | Φ165 | Φ125 | Φ99 | 203 | 19 | 3 | 4-Φ19 |
| Φ65 | Φ185 | Φ145 | Φ118 | 216 | 19 | 3 | 4-Φ19 |
| Φ80 | Φ200 | Φ160 | Φ132 | 241 | 19 | 3 | 8-Φ19 |
| Φ100 | Φ220 | Φ180 | Φ156 | 292 | 19 | 3 | 8-Φ19 |
| Φ125 | Φ250 | Φ210 | Φ184 | 330 | 19 | 3 | 8-Φ19 |
| Φ150 | Φ285 | Φ240 | Φ211 | 356 | 19 | 3 | 8-Φ23 |
| Φ200 | Φ340 | Φ295 | Φ266 | 495 | 20 | 3 | 12-Φ23 |
| Φ250 | Φ405 | Φ355 | Φ319 | 622 | 22 | 3 | 12-Φ28 |
| Φ300 | Φ460 | Φ410 | Φ370 | 698 | 24.5 | 4 | 12-Φ28 |
| Φ350 | Φ520 | Φ470 | Φ429 | 787 | 26.5 | 4 | 16-Φ28 |
| Φ400 | Φ580 | Φ525 | Φ489 | 914 | 28 | 4 | 16-Φ31 |
| Φ500 | Φ715 | Φ650 | Φ609 | 978/ 1067 | 31.5 | 4 | 20-Φ34 |
Данные только для справки, пожалуйста, проконсультируйтесь с sale@valtecchina.com для получения подробной информации.
