Размер2″~20″ (DN50~DN500 mm)
Рабочее давлениеPN10 / PN16 / PN25
Тип соединенияТип фланца
СтандартыDIN, BS PN10 / PN16, ANSI 150lb / ANSI 300lb, JIS 5K / JIS10K
Материал корпусаЧугун (GG25, ASTM A126 B), Ковкий чугун (GGG40, GGG50, GJS500), Литая сталь, Нержавеющая сталь
Материал шараУглеродистая сталь / Ковкий чугун / Нержавеющая сталь + EPDM / NBR
Материал седлаEPDM, NBR, Сталь CR13, Нержавеющая сталь 304/316

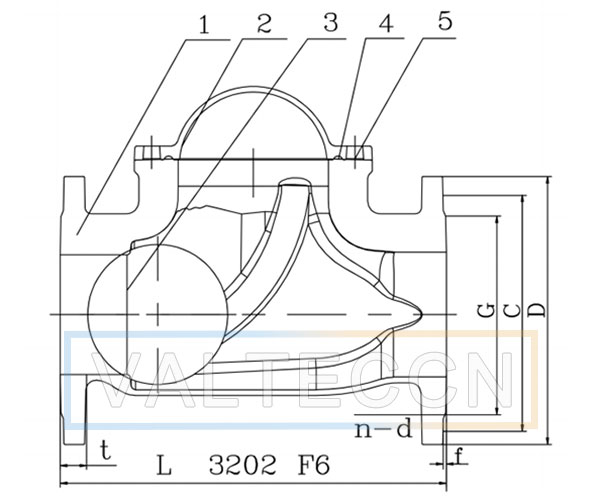

| SIZE DN | DIN3202 F6 | FLANGED TO EN1092 PN16/10 | |||||
|---|---|---|---|---|---|---|---|
| L | ΦD | ΦoC | ΦG | t | n-d | f | |
| 40 | 180 | 150 | 110 | 88 | 18 | 4-19 | 3 |
| 50 | 200 | 165 | 125 | 102 | 19 | 4-19 | 3 |
| 65 | 240 | 185 | 145 | 122 | 19 | 4-19 | 3 |
| 80 | 260 | 200 | 160 | 138 | 19 | 8-19/4-19 | 3 |
| 100 | 300 | 220 | 180 | 158 | 19 | 8-19 | 3 |
| 125 | 350 | 250 | 210 | 188 | 19 | 8-19 | 3 |
| 150 | 400 | 285 | 240 | 212 | 20 | 8-23 | 3 |
| 200 | 500 | 340 | 295 | 268 | 22 | 12-23/8-23 | 3 |
| 250 | 600 | 405/395 | 355/350 | 320 | 24.5 | 12-28/12-23 | 3 |
| 300 | 700 | 460/445 | 410/400 | 378/370 | 24.5 | 12-28/12-23 | 4 |
| 400 | 900 | 580/565 | 528/515 | 212 | 28 | 16-31/16-28 | 4 |
| 500 | 1100 | 715/670 | 650/620 | 320 | 31.5 | 20-34/20-28 | 4 |
Данные только для справки, пожалуйста, проконсультируйтесь с sale@valtecchina.com для получения подробной информации.
