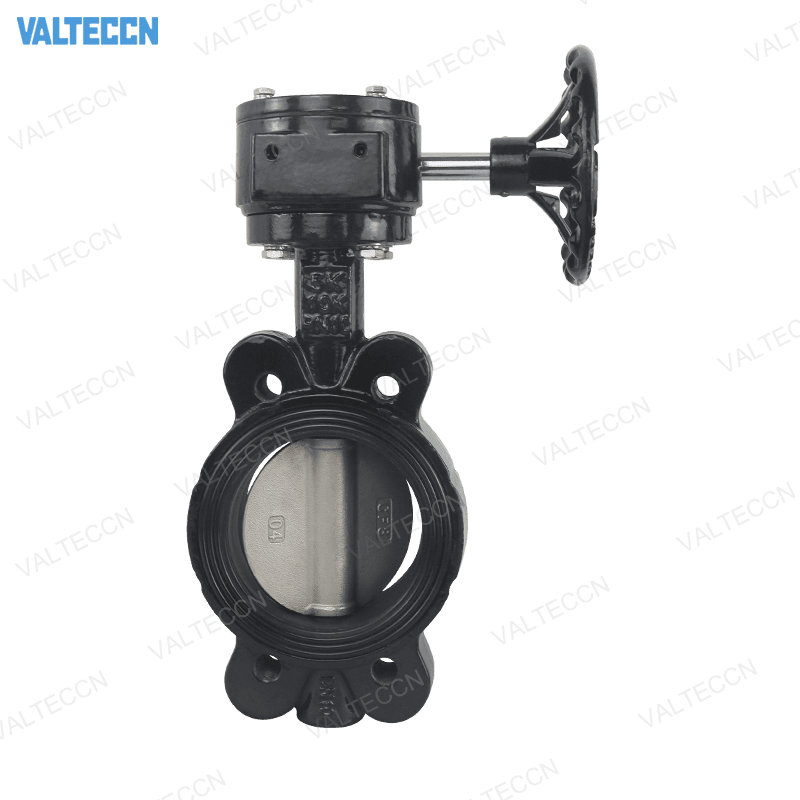

Межфланцевый дисковый затвор с червячным приводом

QT450 Wafer Butterfly Valve with Worm Gear

РазмерDN 50~DN 800 мм

ПриводЧервячный привод, Рукоятка, Пневматический привод, Электрический привод

Тип соединенияТип межфланцевого соединения

Стандарт соединенияDIN PN6/10/16/25, ANSI 150LB, JIS 5K/10K, table D, table E

Рабочее давлениеPN10 / PN16

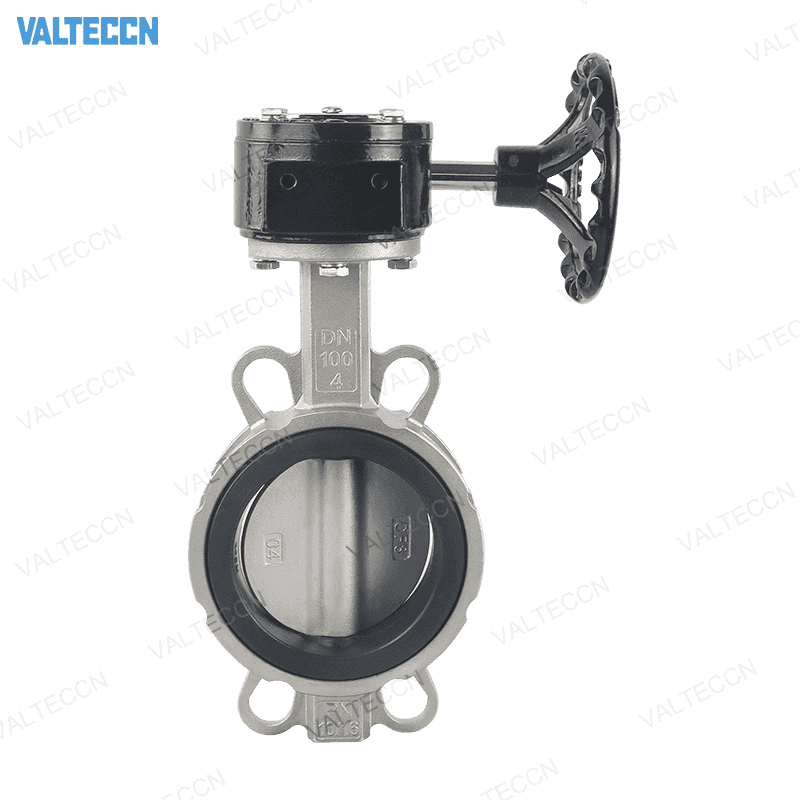

Материал корпусаКовкий чугун, Чугун, Углеродистая сталь, Нержавеющая сталь 304/316, Дуплексная сталь

Материал дискаКовкий чугун, Нержавеющая сталь, Дуплексная сталь, Алюминиевая бронза

Материал седлаEPDM, NBR, PTFE, FKM (обеспечивает упругое сменное седло)

valteccn@valteccn.ru Запросить цену

Технические параметры

Клапан дисковый межфланцевый с червячным приводом Чертеж — Межфланцевый дисковый затвор с червячным приводом

РАЗМЕРЫ

Size		L	A	B	H	ISO5211		PN10	PN16	150LB	JIS 5K	JIS 10K
mm	in	L	A	B	H	ΦE	ΦF	PCD	PCD	PCD	PCD	PCD
50	2	42	131.5	71.6	9	65	50	125	125	120.5	105	120
65	2.5	44.7	138	82	9	65	50	145	145	139.5	130	140
80	3	45.2	152.8	94.5	9	65	50	160	160	152.5	145	150
100	4	52.1	167.5	107	11	90	70	180	180	190.5	165	175
125	5	54.4	182.5	124.5	14	90	70	210	210	216	200	210
150	6	55.8	195	135.5	14	90	70	240	240	241.5	230	240
200	8	60.6	235	169	17	125	102	295	295	298.5	280	290
250	10	65.6	267	207	22	125	102	350	355	362	345	355
300	12	76.5	305	236	22	125	102	400	410	432	390	400

ВОПРОСЫ

IЕсли вы не нашли нужную вам информацию или информация на этой странице непонятна, отправьте электронное письмо по адресу sale@valtecchina.com или оставьте сообщение для консультации, чтобы мы могли помочь вам (и другим). Спасибо.

ФОТОГРАФИИ С ЗАВОДА КЛАПАНОВ VALTECCN

Производственный процесс на заводе клапанов

Процесс проверки качества клапанов

Упаковка и транспортировка клапанов

Запасные части для клапанов

VALTECCN VALVE factory spare parts photo1

VALTECCN VALVE factory spare parts photo2

VALTECCN VALVE factory spare parts photo3
