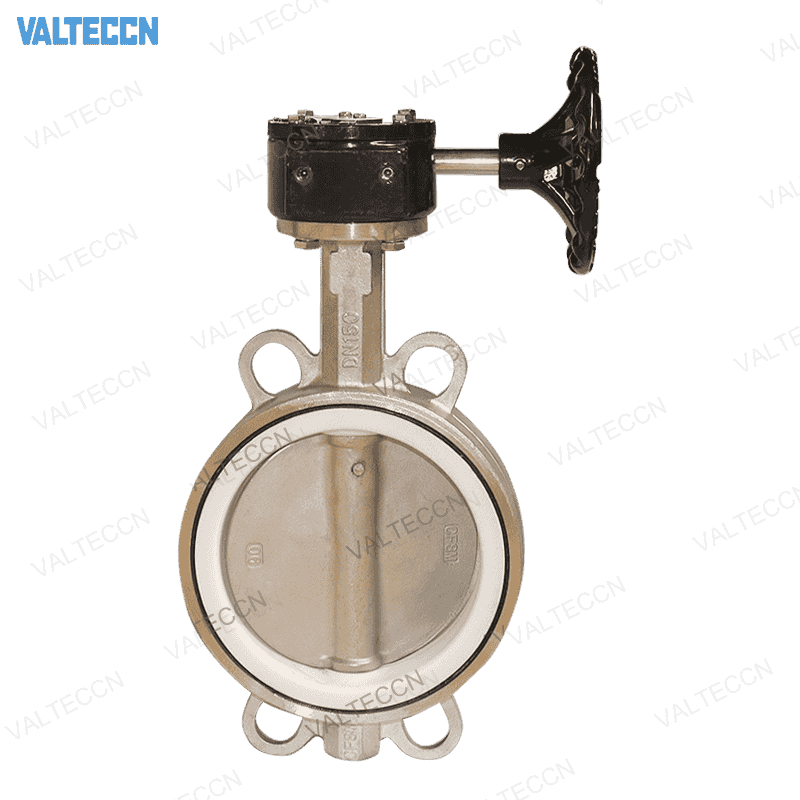

Межфланцевый дисковый затвор с седлом из ПТФЕ и червячным приводом

Stainless steel Worm Gear Operated PTFE Seat Wafer Butterfly Valve

РазмерDN 50~DN 600 мм

ПриводЧервячный привод, Рукоятка, Пневматический привод, Электрический привод, Звёздочка цепной передачи

Тип соединенияТип межфланцевого соединения

Стандарт соединенияPN6 / PN10 / PN16 / PN25, 150LB, JIS 5K / JIS 10K, TABLE D / TABLE E

Рабочее давлениеPN16

Материал корпусаКовкий чугун, Углеродистая сталь, Нержавеющая сталь 304/316

Материал дискаКовкий чугун, Нержавеющая сталь, Дуплексная сталь, Алюминиевая бронза

Материал седлаПТФЕ (обеспечивает упругое сменное седло)

valteccn@valteccn.ru Запросить цену

Технические параметры

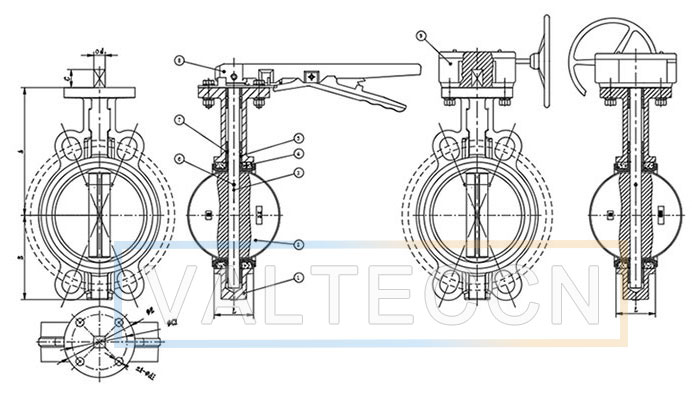

Межфланцевый дисковый затвор с седлом из ПТФЕ и червячным приводом рисование

РАЗМЕРЫ

Size		L	A	B	C	D	ISO5211		PN10	PN16	150LB	JIS 5K	JIS 10K
mm	in	L	A	B	C	D	ΦE	ΦC1	PCD	PCD	PCD	PCD	PCD
40	1.5	43	127	65	32	9	90	70	110	110	98.5	95	105
50	2	43	127	65	32	9	90	70	125	125	120.6	105	120
65	2.5	46	136.5	82	32	9	90	70	145	145	139.7	130	140
80	3	46	145	92	32	9	90	70	160	160	152.4	145	150
100	4	52	162	107	32	11	90	70	180	180	190.5	165	175
125	5	56	179	119	32	14	90	70	210	210	215.9	200	210
150	6	56	195	133	32	14	90	70	240	240	241.3	230	240
200	8	60	239	166	45	17	125	102	295	295	298.4	280	290
250	10	68	269	209	45	22	125	102	350	355	361.9	345	355
300	12	78	297	241	45	22	125	102	400	410	431.8	390	400
350	14	76.5	340	260	45	22	125	102	460	470	476.2	435	445

Данные только для справки, пожалуйста, проконсультируйтесь с sale@valtecchina.com для получения подробной информации.
