Межфланцевый дисковый затвор из ковкого чугуна

РазмерDN 50~DN 800 мм

ПриводРукоятка, Червячный привод, Пневматический привод, Электрический привод, Звёздочка цепной передачи

Тип соединенияТип межфланцевого соединения

Стандарт соединенияPN6 / PN10 / PN16 / PN25, 150LB, JIS 5K / JIS 10K, TABLE D / TABLE E

Рабочее давлениеPN16

Материал корпусаКовкий чугун

Материал дискаКовкий чугун, Нержавеющая сталь, Дуплексная сталь, Алюминиевая бронза

Материал седлаEPDM, NBR, PTFE, FKM (обеспечивает упругое сменное седло)

valteccn@valteccn.ru Запросить цену

Технические параметры

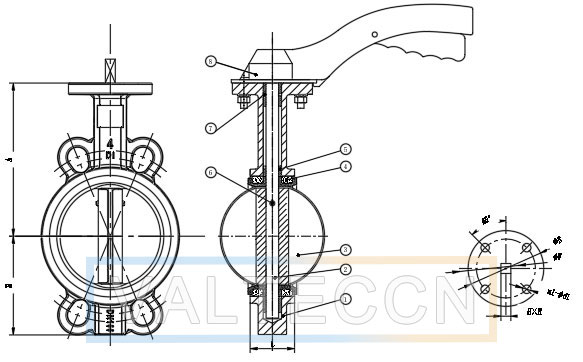

РАЗМЕРЫ

Size		L	A	B	H	ISO5211		PN10	PN16	150LB	JIS 5K	JIS 10K
mm	in	L	A	B	H	ΦE	ΦF	PCD	PCD	PCD	PCD	PCD
50	2	42	131.5	71.6	9	65	50	125	125	120.5	105	120
65	2.5	45	138	82	9	65	50	145	145	139.5	130	140
80	3	46	152.8	94.5	9	65	50	160	160	152.5	145	150
100	4	52	167.5	107	11	90	70	180	180	190.5	165	175
125	5	54	182.5	124.5	14	90	70	210	210	216.5	200	210
150	6	55	195	136.5	14	90	70	240	240	241.5	230	240
200	8	60	235	169	17	125	102	295	295	293.5	280	290
250	10	68	267	207	22	125	102	350	355	362	345	355
300	12	77	305	236	22	125	102	400	410	432	390	400
350	14	76.5	340	260	22	125	102	460	470	476.2	435	445

Данные только для справки, пожалуйста, проконсультируйтесь с sale@valtecchina.com для получения подробной информации.
