РазмерDN 50~DN 3000 мм
ПриводWorm gear
Тип соединенияТип фланца
Стандарт соединенияPN6 / PN10 / PN16 / PN25, 150LB, JIS 5K / JIS10K, TABLE D / TABLE E
Рабочее давлениеPN16
Материал корпусаКовкий чугун, Углеродистая сталь, Нержавеющая сталь 304/316
Материал дискаКовкий чугун, Нержавеющая сталь, Дуплексная сталь, Алюминиевая бронза
Материал седлаEPDM, NBR, PTFE

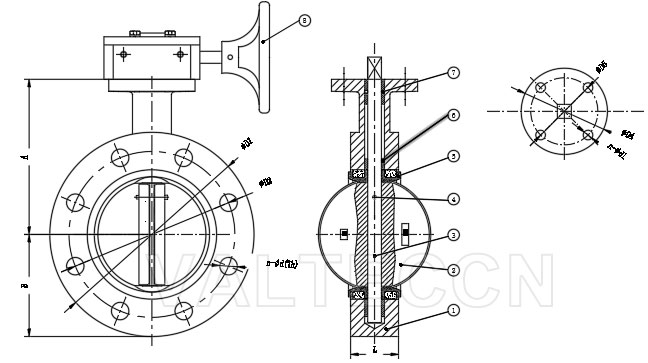

| SIZE | A | B | L | PN10 | PN16 | JIS 5K | JIS 10K | 150LB | ΦD4 | ΦD5 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD1 | ΦD2 | ΦD1 | ΦD2 | ΦD1 | ΦD2 | ΦD1 | ΦD2 | ΦD1 | ΦD2 | ||||||
| DN50 | 132 | 80 | 42 | 165 | 125 | 165 | 125 | 130 | 105 | 155 | 120 | 152 | 120.6 | 65 | 50 |
| DN65 | 145 | 90 | 44.7 | 185 | 145 | 185 | 145 | 155 | 130 | 175 | 140 | 178 | 139.7 | 65 | 50 |
| DN80 | 150 | 95 | 45.2 | 200 | 160 | 200 | 160 | 180 | 145 | 185 | 150 | 191 | 152.4 | 65 | 50 |
| DN100 | 160 | 105 | 52.1 | 220 | 180 | 220 | 180 | 200 | 165 | 210 | 175 | 229 | 190.5 | 90 | 70 |
| DN125 | 180 | 130 | 52.4 | 250 | 210 | 250 | 210 | 235 | 200 | 250 | 210 | 254 | 215.9 | 90 | 70 |
| DN150 | 195 | 145 | 55.8 | 285 | 240 | 285 | 240 | 265 | 230 | 280 | 240 | 279 | 241.3 | 90 | 70 |
| DN200 | 240 | 170 | 60.6 | 340 | 295 | 340 | 295 | 320 | 280 | 330 | 290 | 343 | 298.4 | 125 | 102 |
| DN250 | 300 | 210 | 65.6 | 395 | 350 | 405 | 355 | 385 | 345 | 400 | 355 | 409 | 361.9 | 125 | 102 |
| DN300 | 308 | 230 | 76.9 | 445 | 400 | 460 | 410 | 430 | 390 | 445 | 400 | 483 | 431.8 | 125 | 102 |
| DN350 | 345 | 255 | 76.5 | 505 | 460 | 520 | 470 | 480 | 435 | 490 | 445 | 533 | 476.2 | 125 | 102 |
| DN400 | 370 | 295 | 85.7 | 565 | 515 | 580 | 525 | 540 | 495 | 560 | 510 | 597 | 539.5 | 175 | 140 |
| DN450 | 395 | 325 | 104.6 | 615 | 565 | 640 | 585 | 605 | 555 | 620 | 565 | 635 | 578 | 175 | 140 |
| DN500 | 430 | 350 | 130.28 | 670 | 620 | 715 | 650 | 655 | 605 | 675 | 620 | 699 | 635 | 175 | 140 |
| DN600 | 495 | 420 | 151.36 | 780 | 725 | 840 | 770 | 770 | 715 | 795 | 730 | 813 | 749.5 | 210 | 165 |
Данные только для справки, пожалуйста, проконсультируйтесь с sale@valtecchina.com для получения подробной информации.
